ENEM 2010 · Questão 144

A resistência elétrica e as dimensões do condutor

A relação da resistência elétrica com as dimensões do condutor foi estudada por um grupo de cientistas por meio de vários experimentos de eletricidade. Eles verificaram que existe proporcionalidade entre:

• resistência (R) e comprimento ($\ell$), dada a mesma secção transversal (A);

• resistência (R) e área da secção transversal (A), dado o mesmo comprimento ($\ell$) e

• comprimento ($\ell$) e área da secção transversal (A), dada a mesma resistência (R).

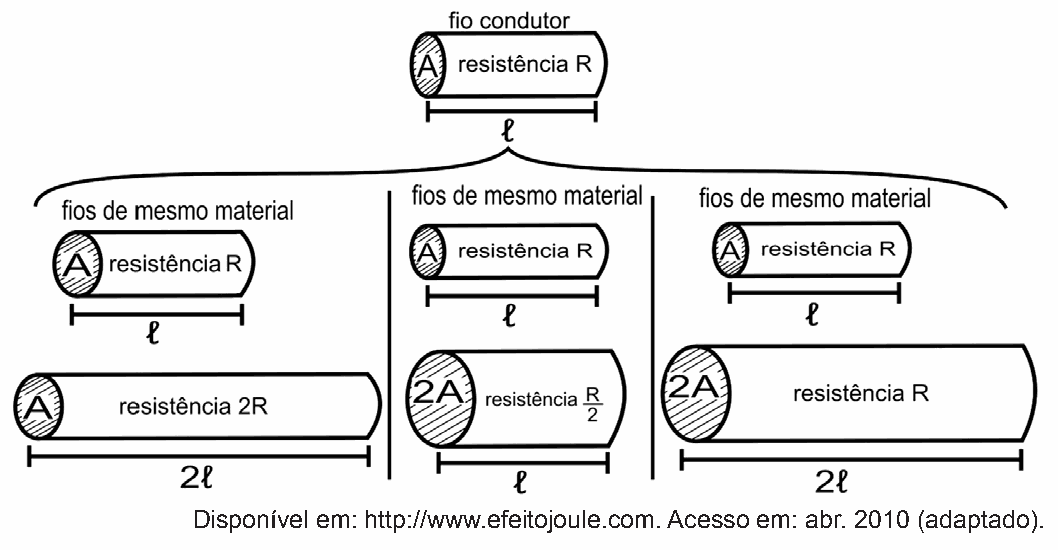

Considerando os resistores como fios, pode-se exemplificar o estudo das grandezas que influem na resistência elétrica utilizando as figuras seguintes.

Disponível em: http://www.efeitojoule.com. Acesso em: abr. 2010 (adaptado).

As figuras mostram que as proporcionalidades existentes entre resistência (R) e comprimento ($\ell$), resistência (R) e área da secção transversal (A), e entre comprimento ($\ell$) e área da secção transversal (A) são, respectivamente,
