ENEM 2016 · Questão 155
Matemática e suas Tecnologias · Projeção Ortogonal

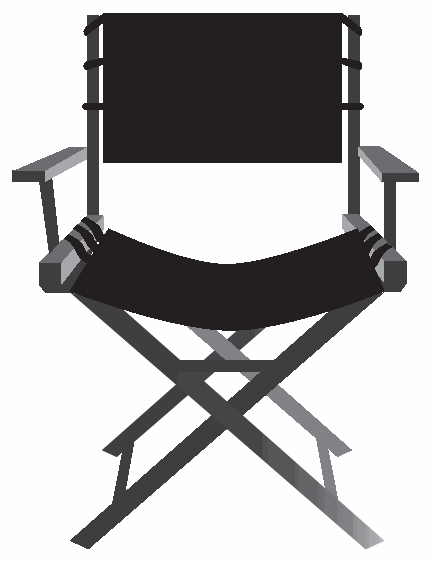

Dificuldade TRI: b = -0,41 (fácil)Os alunos de uma escola utilizaram cadeiras iguais às da figura para uma aula ao ar livre. A professora, ao final da aula, solicitou que os alunos fechassem as cadeiras para guardá-las. Depois de guardadas, os alunos fizeram um esboço da vista lateral da cadeira fechada.
Qual é o esboço obtido pelos alunos?
- A
- B
- C
- D

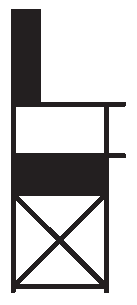

- E
Ver a resposta e a resolução
Resposta: C
A ideia: A figura pede a vista lateral da cadeira fechada, não da cadeira aberta da fotografia. O fechamento alinha as estruturas antes cruzadas.
Resolução. Na foto, as pernas da cadeira formam um X porque estão afastadas para sustentar o assento. Ao fechar a cadeira, as hastes giram nas articulações e se aproximam, ficando alinhadas. Vendo-a de lado, o encosto continua vertical, o assento permanece como uma pequena faixa e as pernas aparecem aproximadamente verticais, sem o X aberto abaixo. A alternativa C mostra essa estrutura compacta com a barra inferior. As alternativas que conservam as diagonais cruzadas representam o mecanismo ainda aberto ou em uma posição intermediária.

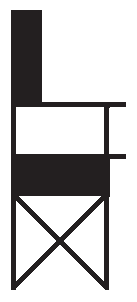

Onde a galera erra: A alternativa D mantém o X dentro da estrutura inferior. Ela se prende à fotografia inicial e não executa mentalmente a transformação pedida.
Leve para a prova: Em vistas ortogonais de objetos articulados, primeiro faça mentalmente o movimento solicitado; somente depois observe a vista pedida.
