ENEM 2020 · digital · Questão 180
Matemática e suas Tecnologias · Projeção Ortogonal

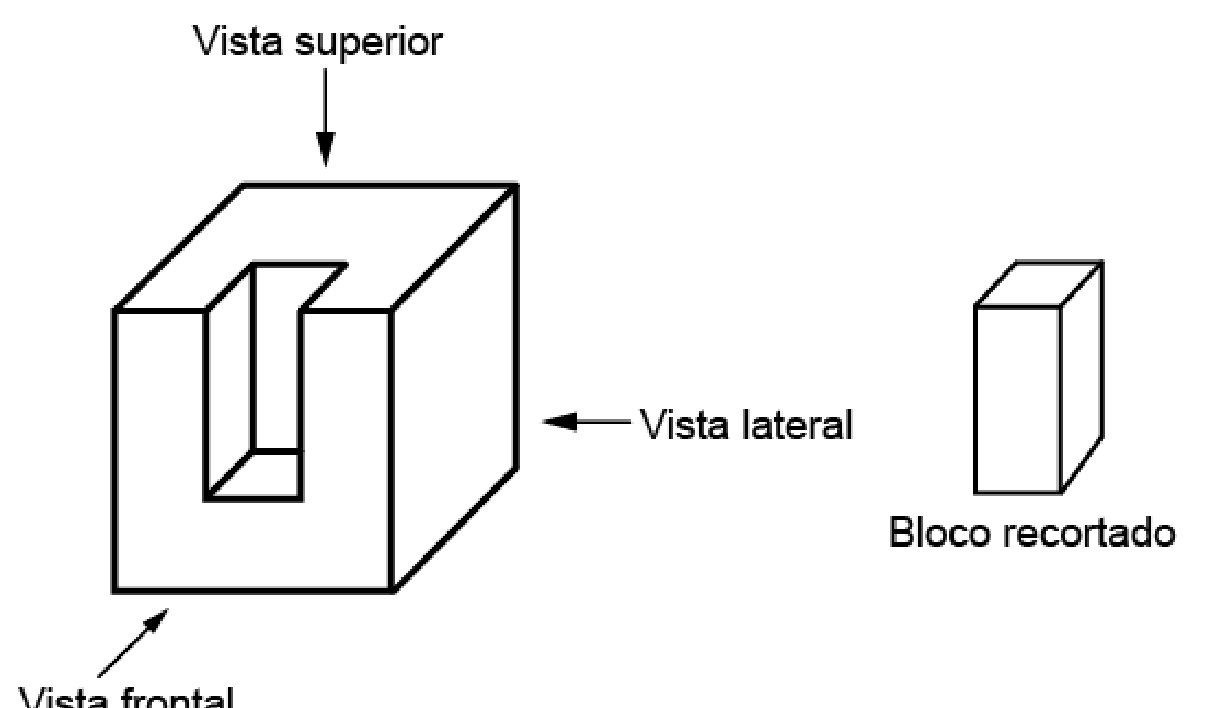

Dificuldade TRI: b = 1,91 (média)No projeto de uma nova máquina, um engenheiro encomendou a um torneiro mecânico a fabricação de uma peça, obtida a partir do recorte em um cubo, como ilustrado na figura. Para isso, o torneiro forneceu, juntamente com o desenho tridimensional da peça, suas vistas frontal, lateral e superior, a partir das posições indicadas na figura. Para facilitar o trabalho do torneiro, as arestas dos cortes que ficam ocultos nas três vistas devem ser representadas por segmentos tracejados, quando for o caso.
As vistas frontal, lateral e superior que melhor representam o desenho entregue ao torneiro são

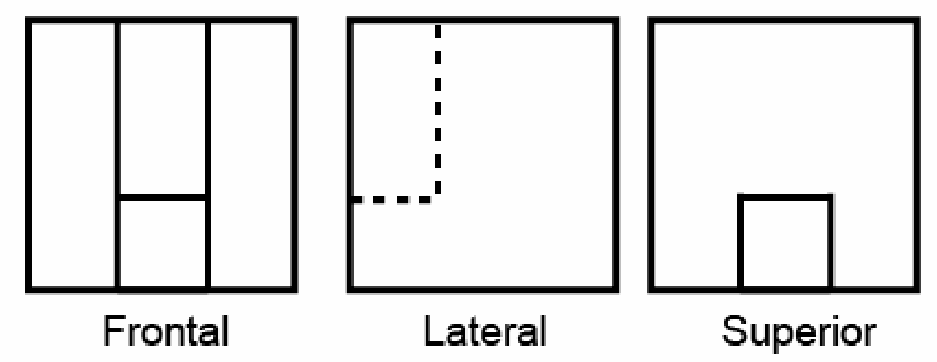

- A

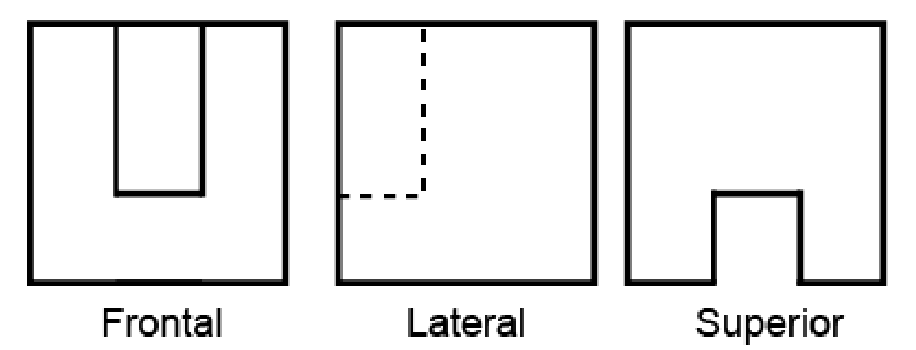

- B

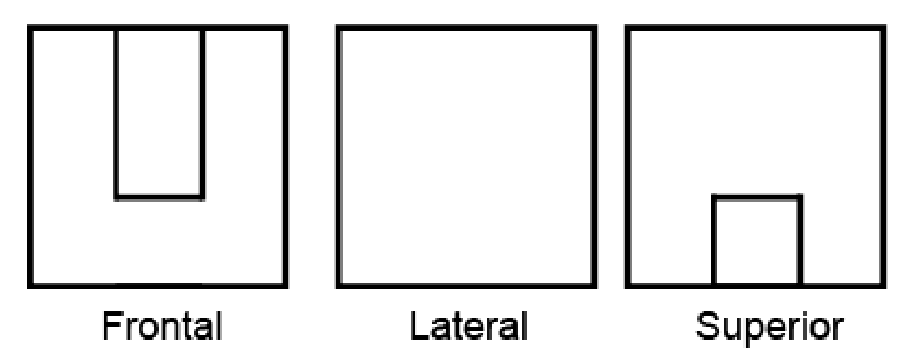

- C

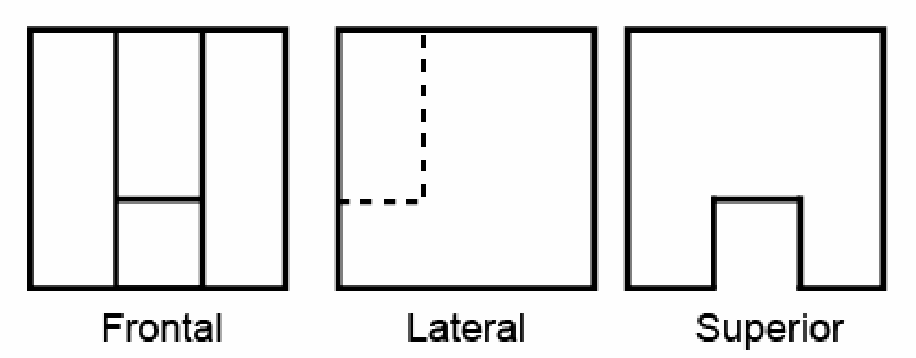

- D

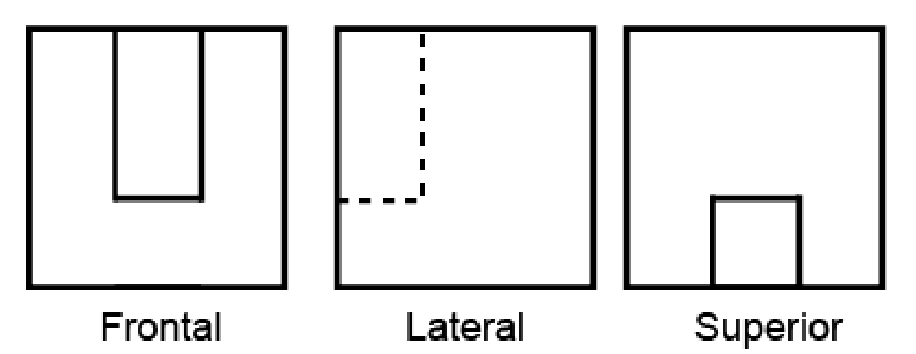

- E
Ver a resposta e a resolução
Resposta: E
A ideia: Compare as três vistas ortogonais do bloco recortado: frente, lado e cima.
Resolução. Na figura, o bloco tem uma abertura retangular que começa na face superior e desce pela frente. Na vista frontal, o entalhe aparece como um U aberto em cima. Na vista lateral, parte das arestas da cavidade fica escondida e precisa ser indicada por linhas tracejadas. Na vista superior, a região recortada aparece como um retângulo delimitado dentro do contorno do bloco. Essa combinação é a da opção E.
Visualize: A partir do bloco recortado, desenhe lado a lado os contornos vistos de frente, de perfil e de cima. Use traço contínuo nas arestas visíveis e tracejado nas que ficam escondidas pela abertura.
Onde a galera erra: A alternativa B transforma a abertura superior em um U aberto na borda do desenho de cima, como se o recorte atravessasse toda a face.
Leve para a prova: Em desenho técnico, contornos visíveis são contínuos e arestas escondidas são tracejadas.
